Jako obecny dostawca czujnika głęboko zakorzeniony w branży, byłem świadkiem głębokiego wpływu, jaki może mieć starzenie się na te kluczowe urządzenia. Obecne czujniki odgrywają kluczową rolę w szerokim zakresie zastosowań, od automatyzacji przemysłowej po systemy energii odnawialnej, a zrozumienie efektu starzenia jest niezbędne do zapewnienia długoterminowej wydajności i niezawodności.
1. Podstawowa funkcja czujników prądowych
Przed zagłębieniem się w efekty starzenia się ważne jest, aby zrozumieć, jak działają obecne czujniki. Czujniki prądu są zaprojektowane do pomiaru przepływu prądu elektrycznego w obwodzie. Istnieją różne rodzaje czujników prądu, takie jak czujniki efektu hali, rezystory boczne i transformatory prądowe. Na przykład czujniki efektu, używają efektu Halla, aby wykryć pole magnetyczne generowane przez prąd. Kiedy prąd elektryczny przechodzi przez przewodnik, tworzy wokół niego pole magnetyczne. Czujnik Halla - efekt mierzy to pole magnetyczne i przekształca je w sygnał elektryczny proporcjonalny do prądu.
Z drugiej strony rezystory boczne działają oparte na prawie Ohma. Mała rezystancja jest umieszczana szeregowo z obwodem, a spadek napięcia w tym rezystorze jest mierzony. Ponieważ v = ir (napięcie równa się rezystancji prądu), znając wartość rezystancyjną, prąd można obliczyć. Prądowe transformatory są stosowane głównie do wysokich obecnych zastosowań i pracują nad zasadą indukcji elektromagnetycznej.
2. Wpływ starzenia się na cechy elektryczne
2.1 Dokładność dokładności
Jednym z najbardziej znaczących wpływów starzenia się na czujniki prądu jest degradacja dokładności. Z czasem wewnętrzne elementy czujnika mogą się zmienić. W przypadku czujników efektu Hall - właściwości magnetyczne materiału rdzenia mogą się pogorszyć. Sam element Hall może również doświadczyć dryfu z powodu takich czynników, jak cykl temperatury i naprężenie elektryczne. Ten dryf może spowodować, że sygnał wyjściowy czujnika odbiega od rzeczywistej wartości prądu, co prowadzi do błędów pomiarowych.
W rezystorach bocznikowych wartość odporności może zmieniać się z czasem z powodu czynników, takich jak zmęczenie materiału i utlenianie. Wraz ze zmianą wartości rezystancji spadek napięcia na rezystor i obliczony prąd również będzie niedokładny. Nawet niewielka zmiana oporu może prowadzić do znacznych błędów w zastosowaniach o wysokiej precyzyjnej.
2.2 Utrata wrażliwości
Czułość jest kolejną cechą elektryczną, na którą może mieć wpływ starzenie się. Czułość odnosi się do stosunku sygnału wyjściowego czujnika do prądu wejściowego. W miarę starzenia się czujnika jego czułość może się zmniejszyć. W czujnikach efektu na czułość może mieć wpływ zmiany w mechanizmie wykrywania siły pola magnetycznego. Na przykład, jeśli tarcza magnetyczne wokół elementu Hall pogorszy się, zewnętrzne pola magnetyczne mogą zakłócać pomiar, zmniejszając efektywną czułość czujnika.
W obecnych transformatorach starzenie się może spowodować spadek stosunku tury z powodu rozpadu izolacji lub uszkodzenia drutu. Ta zmiana współczynnika zakrętów wpływa bezpośrednio na czułość transformatora, ponieważ napięcie wyjściowe jest proporcjonalne do stosunku skrętu i prądu wejściowego.
3. Wpływ starzenia się na właściwości mechaniczne i fizyczne
3.1 Integralność strukturalna
Czujniki obecne często mają fizyczną strukturę, w której znajdują się elementy wykrywania. Z czasem ta struktura może podlegać stresie mechanicznym i czynnikom środowiskowym. Na przykład w zastosowaniach przemysłowych czujniki mogą być narażone na wibracje, wstrząsy i zmiany temperatury. Czynniki te mogą powodować pękanie lub rozluźnienie obudowy czujnika, co może wpływać na wyrównanie wewnętrznych elementów.
W czujnikach z ruchomymi częściami, takimi jak niektóre rodzaje mechanicznych czujników prądu, starzenie może prowadzić do zużycia. Tarcie między ruchomymi częściami może wzrosnąć, powodując nieprawidłowe działanie czujnika lub stać się mniej responsywne.
3.2 Odporność na środowisko
Starzenie może również zmniejszyć odporność na środowisko czujników prądowych. Wiele czujników jest zaprojektowanych do działania w trudnych środowiskach, takich jak wysoką wilgotność lub warunki o wysokiej temperaturze. Jednak z czasem powłoki ochronne i materiały stosowane w czujniku mogą degradować. Na przykład materiał enkapsulacji, który chroni wewnętrzne składniki przed wilgocią i pyłem, może pękać lub odrywać, umożliwiając wejście zanieczyszczeń do czujnika. Może to prowadzić do korozji elementów wewnętrznych i ostatecznie wpływać na wydajność czujnika.
4. Wpływ na długoterminową wydajność i niezawodność systemu
Wpływ starzenia się na bieżące czujniki może mieć kaskadowy wpływ na ogólną wydajność i niezawodność systemów, w których są używane. W automatyzacji przemysłowej niedokładne pomiary prądowe mogą prowadzić do niewłaściwej kontroli maszyn. Na przykład, jeśli prądowy czujnik w układzie sterowania silnikiem zgłasza nieprawidłowe wartości prądowe, silnik może być przekroczony - lub pod nią, co prowadzi do przedwczesnego zużycia awarii systemu silnika i potencjalnego.
W systemach energii odnawialnej, takich jak elektrownie słoneczne i wiatrowe, czujniki prądu są wykorzystywane do monitorowania mocy wyjściowej i zapewnienia wydajnego działania systemu. Niedokładności związane z starzeniem się w obecnym pomiarze mogą prowadzić do sub -optymalnego zarządzania energią, zmniejszając ogólną produkcję energii i wydajność systemu energii odnawialnej.
5. Strategie łagodzenia
5.1 Regularna kalibracja
Jednym z najskuteczniejszych sposobów łagodzenia efektu starzenia się na czujniki prądu jest regularna kalibracja. Kalibracja polega na porównaniu wyjścia czujnika z znanym prądem odniesienia i odpowiednio dostosowanie wyjścia czujnika. Kalibrując czujnik w regularnych odstępach czasu, dokładność i wrażliwość można przywrócić na akceptowalny poziom.
5.2 Wymiana komponentów
W przypadku niektórych czujników wymiana zużytych komponentów może również pomóc przedłużyć ich żywotność. Na przykład w rezystorach bocznikowych, jeśli wartość rezystancji znacznie się zmieniła, zastąpienie rezystora może przywrócić dokładność czujnika. W hali - czujniki efektu, jeśli element Hall ma dryf, zastąpienie go może poprawić wydajność czujnika.
5.3 Ochrona środowiska
Zapewnienie właściwej ochrony środowiska czujnikom prądu może również spowolnić proces starzenia. Może to obejmować stosowanie obudów z odpowiednimi uszczelkami w celu ochrony czujnika przed wilgocią, pyłem i innymi zanieczyszczeniami. Ponadto kontrolowanie temperatury roboczej i wilgotności środowiska może zmniejszyć naprężenie czujnika i przedłużyć jego długość życia.

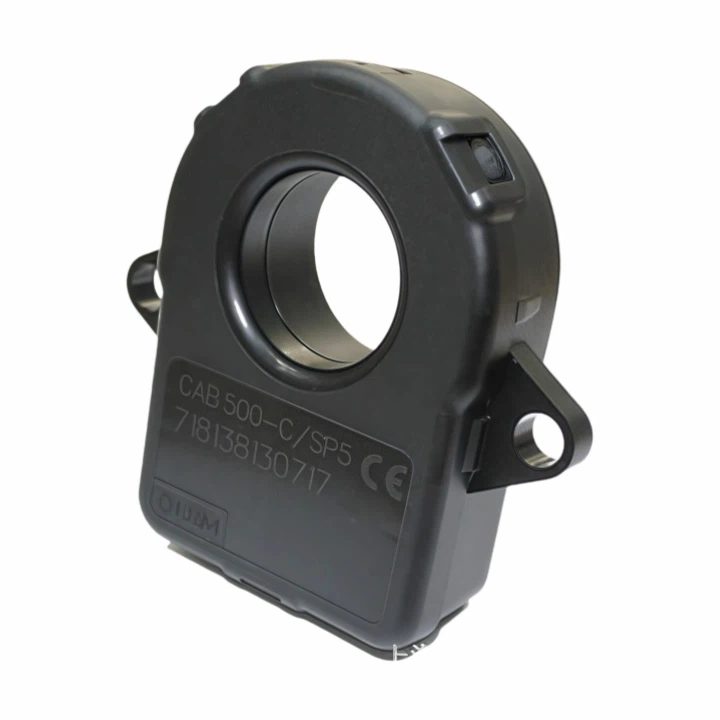

6. Przykład produktu: LEM CAB500C 12V CAB500 Czujnik prądowy
.LEM CAB500C 12V CAB500 Czujnik prądowyjest popularnym wyborem na rynku. Został zaprojektowany w celu dokładnego pomiaru wysokich - aktualnych aplikacji. Jednak, podobnie jak wszystkie obecne czujniki, podlega także efektom starzenia. Starzenie się tego czujnika może objawiać się w postaci degradacji dokładności i utraty wrażliwości w czasie. Postępując zgodnie z powyższymi strategiami łagodzenia, takie jak regularna kalibracja i właściwa ochrona środowiska, wydajność czujnika prądowego CAB500 CAB500 LEM może być utrzymywana na wysokim poziomie przez dłuższy czas.
7. Podsumowanie i wezwanie do działania
Podsumowując, wpływ starzenia się na czujniki prądu jest złożonym zjawiskiem, które może znacząco wpłynąć na ich wydajność i niezawodność systemów, w których są używane. Jako obecny dostawca czujników jesteśmy zaangażowani w zapewnianie czujników wysokiej jakości i oferowanie rozwiązań w celu rozwiązania problemów związanych z starzeniem się. Jeśli potrzebujesz aktualnych czujników do aplikacji lub masz obawy dotyczące efektów starzenia się na istniejące czujniki, zapraszamy do skontaktowania się z nami w celu uzyskania zamówień i omówienia, w jaki sposób możemy pomóc Ci zapewnić długą wydajność systemów.
Odniesienia
- „Podstawy czujników prądu elektrycznego” BJ Blalocka.
- „Mechanizmy starzenia się i degradacji w komponentach elektronicznych” R. Tummala.
- Dokumentacja techniczna LEM CAB500C 12V CAB500 Czujnik prądowy.
